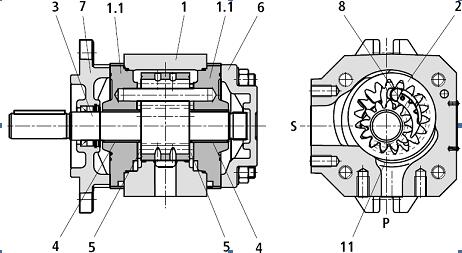

力士樂GC型內嚙合齒輪泵結構圖

1-泵體 1.1-軸承罩 2-環(huán)形齒輪  3-小齒輪軸 4-軸承  5-軸向補償板  6-泵蓋  7-安裝法蘭  8-支撐銷  9-壓力區(qū)

泵的磨損的主要原因：

泵前、后端蓋的磨損；齒輪端面的磨損；齒頂與泵殼之間的磨損。這些磨損部位與泵內泄漏及溫升有關，也與壓力、流量下降有關。

泵軸斷裂，它與不供油有關；軸承的磨損，它與壓力波動及噪聲增大有關；密封件的損壞，它與外泄漏有關。
